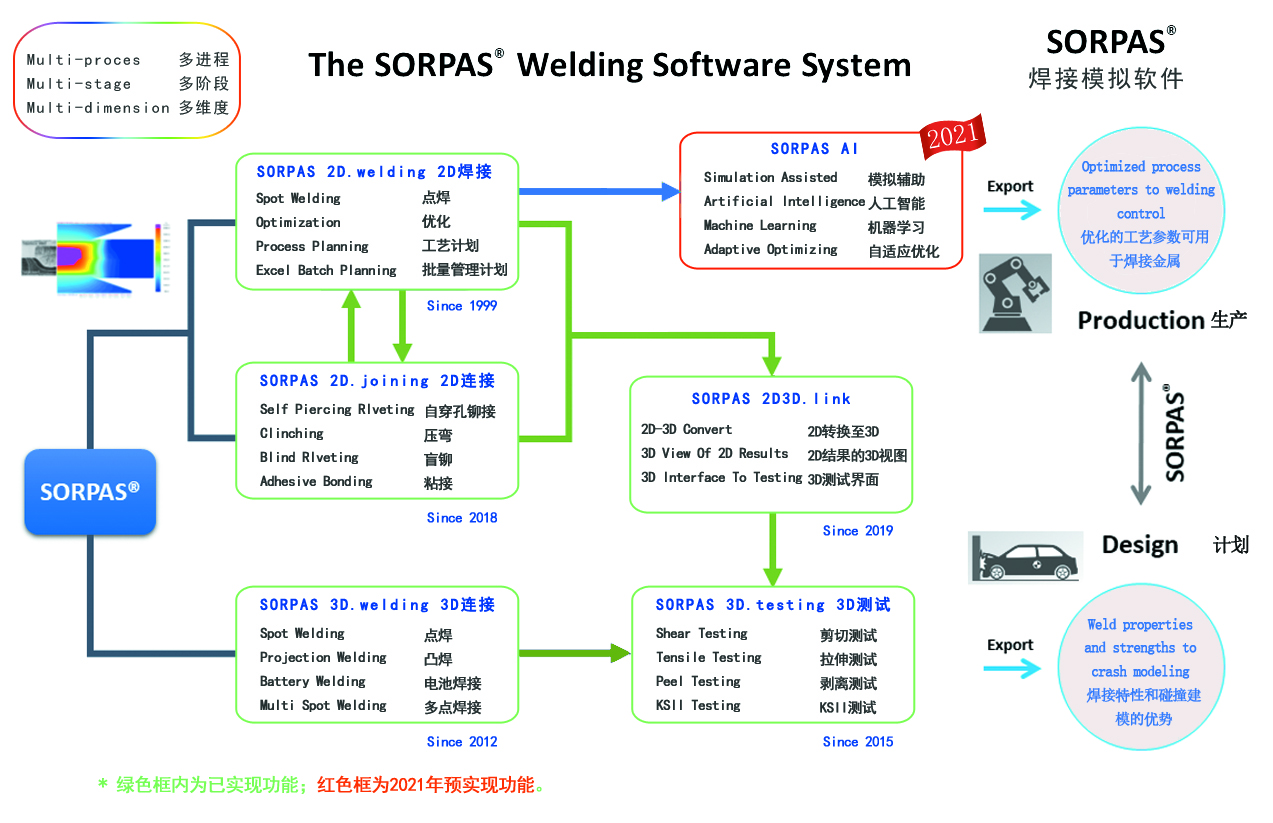

SORPAS系统 ——专注于电阻焊和铆接SORPAS®概念

SORPAS是专门用于模拟和优化电阻焊接,机械连接及相关过程设计的专用有限元分析(FEA / FEM)软件。

SORPAS是集成焊接工程专业知识与数值建模技术的一款独特而强大的工具,可直接用于工业应用。

SORPAS®概念的核心价值体现在:

  • 了解行业面临的实际问题
  • 尊重工程师的智慧及其工作方式
  • 将新技术整合到工业工程师的日常工作中

SORPAS®无需先验数值模拟的知识即可学习和使用,所以可以被工业工程师快速学习并轻松使用。

SORPAS®的分析范围

SORPAS®主要应用领域

•  点焊

•  汽车工业

•  凸焊

•  航空航天工业

•  电镦/热熔

•  电气和电子工业

•  铆接、SPR

•  铁路运输和铁路轨道

•  焊接/铆接强度分析

•  机械和金属加工

焊接前确保TM

找到良好参数的工艺窗口是实现最佳焊接质量的焊接计划、工艺控制和生产维护的关键。SORPAS®的工艺优化和Excel批量处理功能可用于预测提高焊接质量、提高生产稳定性和减少飞溅。

优势

增值优势

• 节约成本

• 材料数据库

• 减少时间/缩短产品上市进程

• 工件数据库(产品设计)

• 加快生产调试

•  电极数据库(电极设计)

• 提高生产稳定性

•  焊接机数据库

• 提高焊接质量

•  焊接计划数据库

• 促进创新

•  工艺计划/优化方法

• 通过数字化使技术现代化

•  焊接/铆接强度测试模板

焊接解决方案

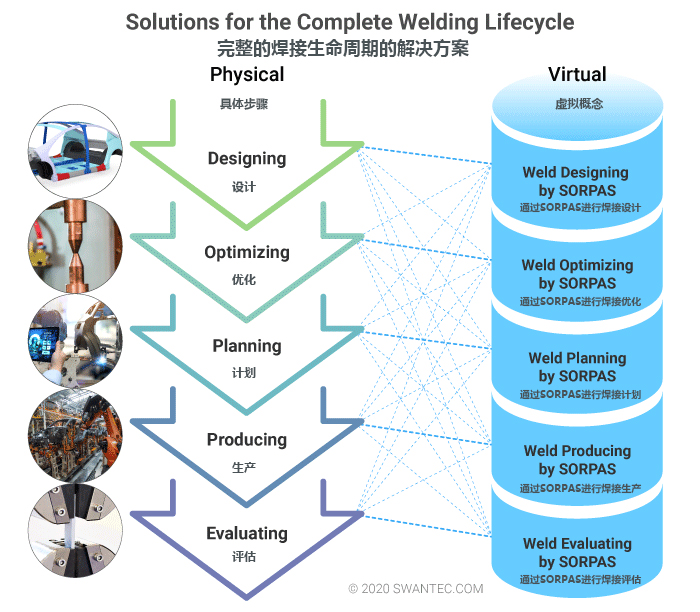

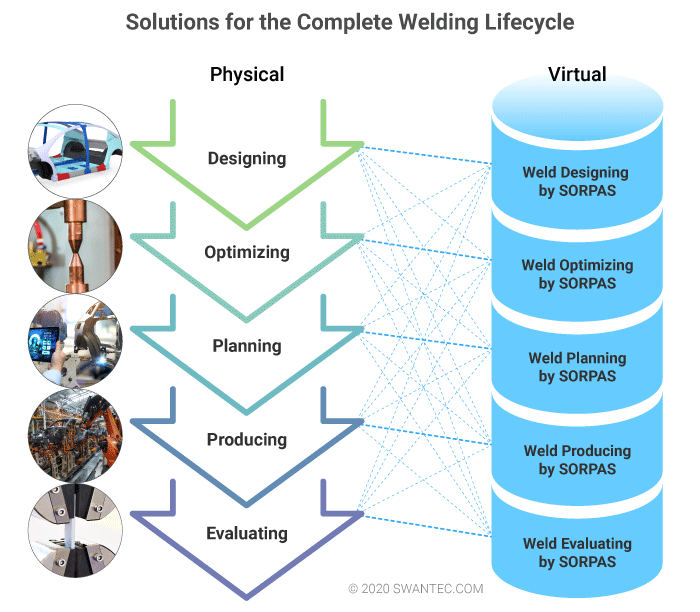

焊接对于制造,组装和维修中的广泛应用至关重要,如图所示,从设计、优化、计划到生产和评估,焊接过程中还存在许多焊接问题需要解决。

然而,要找到许多焊接问题的根本原因并不容易,部分原因是焊接工艺的复杂性,部分原因是焊接过程非常快,焊接内部难以露出。

解决焊接问题的实际方法主要是通过反复试验来进行试错,首先在焊接设备上进行焊接设计,然后生成和评估焊接,最后批准或拒绝焊接设计,或调试焊接生产。这不仅耗时而且成本很高。

具有焊接模拟的新数字方法可以在焊接生命周期的不同阶段同时工作。例如,在设计过程中可以通过预测焊接尺寸和焊接强度来评估焊接结果,还可以在稳定的焊接生产之前优化焊接过程

在下面几页中,我们将详细介绍模拟焊接解决方案,并提供如何进行良好的焊接设计的指导,建立稳定的焊接生产以及在整个焊接生命周期的每个阶段都通过模拟来支持生产成功的焊接:

  • 焊接设计
  • 焊接优化
  • 焊接计划
  • 焊接生产
  • 焊接评估

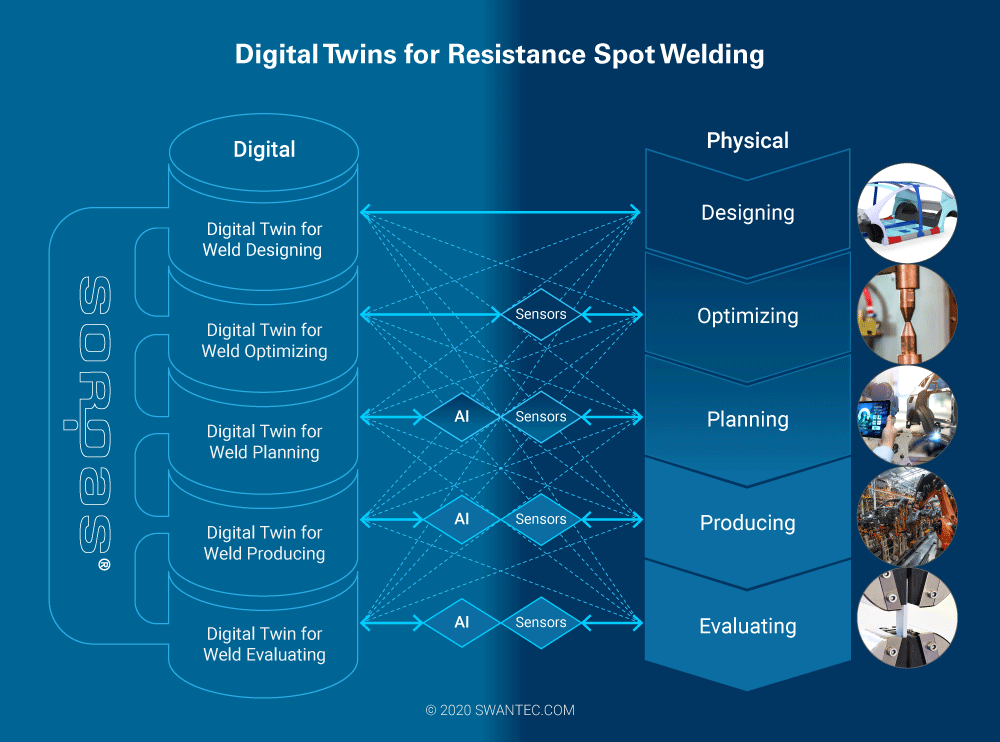

然后,我们将引领焊接数字化的道路,以提出创建焊接数字孪生的新方法,并对整个焊接生命周期的各个阶段给出了每个数字孪生的定义。

♦ 焊接设计

核心准则:进行焊接设计和选择材料组合以平衡焊接界面产生的热量。

实际问题:无法看到焊接内部产生的热量,因此很难进行良好的焊接接设计以获得最佳的热量平衡。

数字解决方案:通过所有焊接设计选项和材料组合的模拟,可视化热量产生并预测可焊接性。

在焊接设计中,重点是每个焊接零件的几何设计和材料选择。通常来说,对于优化和确定焊点的位置以及焊点间距以获得最佳焊接质量也很重要。

通过使用SORPAS进行焊接模拟,可以对焊接零件的几何设计建模,从而可以灵活地为任何零件选择材料,并且可以从集成材料数据库中的所有材料列表中自由选择任何材料。这样,可以在计算机上虚拟模拟所有几何设计和材料组合的可能性。在使用真实材料和真实零件进行任何焊接测试之前,可以根据模拟结果得到焊接设计和材料组合的最佳解决方案。

我们将在下面详细介绍点焊,凸焊和机械连接应用的焊接设计解决方案。

点焊设计因素和材料的可焊性

对于电阻点焊,最具决定性的焊接设计因素如下:

  • 板材的厚度比
  • 板材强度比
  • 板材电阻率
  • 表面涂层的材质和条件
  • 焊接的位置,如靠近边缘或拐角

在电阻点焊中,板材厚度的比例(最厚至最薄)应小于3:1

每次在焊接和连接将新材料引入生产之前,都必须进行大量研究以评估材料的可焊性以及在生产中实施该材料的可行性。有时,为了组装工厂的持续生产,可能会更改材料供应商。这通常需要评估新供应商提供的材料的可焊接性,以保持焊接质量和生产稳定性。

SORPAS 2D.welding和SORPAS 3D.welding是已被用于评估各种厚度和材料比率的材料的可焊性的具有强大功能的工具。

汽车工业中最常见的可焊性问题之一是使用薄的低碳钢板和两种较厚的高强度钢进行的三层点焊。

在《焊接》杂志 2011年出版:先进的高强度钢的三层点焊。

实验和数值计算的三片点焊中心点焊缝截面图

近年来,SORPAS已用于提高第三代高级高强度钢(AHSS)的电阻点焊性能。

关于第十一届国际可焊性数值分析研讨会的会议论文(2015年):

提高了第三代汽车用AHSS的电阻点焊性能。

SORPAS热力学模型概述,显示了样品和电极的几何形状,以及网格的特写

凸焊设计因素和材料的可焊性

在点焊中,电极的设计对于将焊接电流集中到焊接区域很重要,而在凸焊中,工件上的凸出物的设计对于局部化电流至关重要。电极仅提供焊接压力,并将焊接电流传导至工件。

工件上的局部凸起可以专门设计用于将焊接电流集中到焊接区域,例如平板上的压花,圆螺母上的环形凸起或方螺母上的角凸起等。也可以使用工件的自然形状作为将焊接电​​流集中到焊接区域,例如交叉线焊接和管-板焊接。

凸焊的设计要素是凸出物的形状,角度和高度。凸焊的设计原则是:凸出物的设计应有效地集中电流,但应稳定且不会塌陷得太快或引起严重的脱落。

通过有效地集中电流和在工件上形成凸起,凸焊可在很大程度上用于焊接不同的材料(这些材料搭接组合可能无法进行点焊)。通过关键性表面涂层,甚至可以通过凸焊将极其困难的材料焊接起来,例如将铜合金焊接到钢上。

一般而言,为使焊接界面处的热量达到最佳热量平衡,会将凸起放在较难产生热量的一侧:

  • 如果使用相似的材料,由于需要加热的体积和质量较大,因此应将凸起放置在较厚的工件上。
  • 如果材料不同,则凸起应放在电阻较低的材料工件上。
  • 同样,通常将具有较高电阻的关键性表面涂层放置在具有较低电阻的材料上。

凸焊的最佳设计和关键性表面涂层材料的最佳选择,最适合焊接的单个材料组合都可以使用SORPAS 2D进行模拟。对于结构复杂的凸焊,SORPAS 3D更具有优势。通过将模拟的焊接结果与不同的设计和材料选择进行比较,可以获得最佳的凸焊设计。

凸焊设计应有效地集中电流而不要坍塌得太快

机械接头的设计因素和接头的质量

机械连接被广泛运用到连接不同的材料,并且这可能是将碳纤维增强的聚合物与金属连接的唯一有效方法。自冲铆接(SPR)和铆接最常用于汽车工业中的板材连接。

为了获得最佳的接头质量,铆钉的形状和材料、模具设计和材料以及工具力应适当优化。SPR接头的质量可以通过关键的接头因素进行评估,例如联锁长度(铆钉张开),底板的最小厚度,铆钉头的高度以及底板中铆钉的有效长度。

SORPAS®2D.joining可用于模拟各种形状和材料的铆钉和模具的机械连接,适用于板材厚度和待连接材料的所有组合。

自冲铆接质量因素: 联锁距离、底部厚度、顶部高度

♦ 焊接优化

核心准则:为了获得尽可能大的焊接工艺窗口,以确保高质量的焊接而不会喷溅/飞溅。

实际问题:需要使用真实材料进行大量焊接测试才能找到工艺窗口,这不仅耗费时间而且成本昂贵。

数字解决方案:通过数值模拟和优化来预测具有焊接接增长曲线和可焊性工艺窗口。

焊接工艺优化

借助SORPAS 2D.welding,已经开发了一些用于自动仿真的功能,以支持焊接工艺参数优化。可以运行全自动程序来生成焊缝增长曲线和可焊性凸角。

这是SORPAS®自动生成的焊缝生长曲线,用于点焊2 mm至15 kA范围内的1 mm低碳钢板。该软件会自动识别工作范围,其中绿色点表示焊点良好,红色点表示飞溅,黑色点表示无焊接。

这是SORPAS®自动生成的可焊性凸角,用于点焊1 mm低碳钢板,具有两个焊接工艺参数(焊接电流和时间),参考ISO 14327:2004。显示了三个参考焊点熔核直径(最小,最大和标称)。也可以利用焊接电流和力来产生可焊接性凸角。

铆接优化

SPR形状变化→最佳几何形状

♦ 焊接计划

核心准则:寻找最佳工艺参数以进行稳定的焊接生产以此来获得一致的焊接结果。

实际问题:每个工厂都有自己的材料供应商和设备制造商,所有焊接焊接都需要各自适配的工艺设置。

数字解决方案:通过具有自动化模拟的焊接计划,为每种焊接组合获取优化的工艺参数。

Excel batch planning

Excel Batch Simulation的功能可通过直接从Excel数据表文件中读取输入数据,然后自动制作仿真文件并运行所有仿真和优化以根据提供的数据生成优化的焊接工艺参数,把优化和计划焊接工艺参数的解决方案生成在Excel数据表文件中。这将为用户节省大量准备和仿真的时间,并大大提高了仿真和优化的效率!

借助此功能,工程师可以在大规模,快速的模拟和优化的支持下,最大限度地利用模拟和优化的优势,大幅减少焊接测试的次数,从而提高焊接质量和生产稳定性。

智能焊接计划

新版SORPAS®2D的新功能之一是智能焊接计划,用于预测最佳焊接进度(焊接电流,力,焊接和保持时间)。

根据用户定义的焊接任务说明(WTD),其中包含板材,电极,焊接机的类型以及所需的焊接质量的信息,SORPAS®将自动优化并找到最佳的焊接电流,力,焊接时间和保持时间。

可以预测飞溅(排出)极限。从而在质量要求的最小焊接熔核尺寸和飞溅(排出)极限之间预测焊接过程窗口。

软件将使用板材,焊条和焊接机的WTD信息生成焊接计划报告; 预测的最佳焊接进度规范(WSS); 具有最佳焊接电流,力,焊接时间和保持时间的焊接工艺窗口; 以及使用最佳焊接工艺参数获得的焊接质量结果。

SORPAS ®焊接规划程序

该SORPAS®焊接规划工作在以下步骤:

  • WTD—焊接任务说明
  • 用户首选项
  • 运行焊接计划以预测最佳焊接参数
  • WSS的焊接计划报告——焊接进度表规范

1WTD—焊接任务描述用于定义焊接任务,包括板材,电极,焊接机类型和所需焊接质量的规格,请参见右图。

2)用户首选项用于用户首选的计划策略。焊接电流将始终通过SORPAS®进行优化,但是用户可以自由选择焊接力,焊接时间或脉冲数的首选值,方法是输入特定的输入值,或者直接将参数保留为0以使SORPAS ®完全优化。

3)进行焊接计划。定义焊接任务并选择用户首选项后,只需按“开始”按钮即可开始焊接计划。然后,SORPAS®将自动运行所有优化程序,首先确定最佳焊接力和焊接时间,然后预测焊接过程窗口和飞溅(排出)极限,最后优化焊接电流和保持时间。

4)使用WSS的焊接计划报告最佳焊接计划规范是焊接计划的结果,其中包括给定的WTD,预测的最佳焊接工艺参数(焊接电流,焊接力,焊接时间和保持时间)以及焊接工艺窗口以及使用最佳焊接工艺参数预测的焊接质量结果。

在焊接计划期间,所有仿真和优化仅使用同一个数据文件完成,与生成焊接增长曲线和可焊性凸角相比,这大大减少了计算时间和硬盘空间的使用。

♦ 焊接生产

核心准则:为确保焊接生产在受控状态下运行并预见潜在问题以采取预防措施。

实际问题:焊接质量的不一致以及存在未知原因的意外焊接问题,因此很难找到快速解决方案。

数字解决方案:通过可能存在工艺公差和不规则焊接条件的模拟来找出焊接问题的根本原因。

生产维护

当焊接生产开始时,在最佳工艺窗口中进行了系统的优化规划,焊接生产过程中出现的问题主要是由于焊接条件的意外变化,例如电极帽磨损,板间隙,电极错位以及可能来自先前加工过程的错误,例如热冲压和热处理。

生产维护可提高焊接质量,生产稳定性和生产率。

最常见的问题之一是减少飞溅。

SORPAS可以帮助优化焊接过程,从而减少飞溅。

不规则条件

工件之间的间隙

电极未对准

之前的过程

热冲压

热处理

♦ 焊接评估

核心准则:为确保焊接尺寸,焊接强度和焊接周围的焊接材料性能(无缺陷)方面的质量。

实际问题:在产生实际焊接之前无法在设计阶段评估焊接质量,并且难以预测焊接缺陷。

数字解决方案:过模拟预测焊接熔核的形成,硬度和微观结构,开裂风险和焊接强度。

焊接质量

焊接质量由以下评估标准表示:

  • 焊核直径或焊缝长度
  • 焊接强度
  • 微观结构
  • 焊缝周围的硬度和其他性能
  • 焊接后断裂的风险

硬度分布

借助新增的用于模拟冶金性能和残余物的功能,可以预测焊接后焊缝中的微观结构(马氏体,贝氏体,珠光体/铁素体)的分布,硬度分布以及残余应力和开裂风险。

焊接强度的计算也参照ISO标准描述的测试方法,包括交叉拉伸强度(ISO 14272:2000),剪切强度(ISO 14273:2000)和剥离强度(ISO 14270:2000)。因此,可以根据所得到的焊接强度来优化焊接工艺窗口和参数。

强度测试

评估焊接接头质量的常用方法是通过破坏性测试来获得各种载荷模式下的最大断裂力,并获得失效模式(纽扣或界面失效)。

SORPAS®3D.testing可以将电阻焊接过程和机械连接的模拟与焊接强度测试相结合:

  • 拉伸剪切试验
  • 十字拉伸测试
  • 轴向拉伸试验
  • 剥离(或弯曲)测试
  • 扭转试验

焊接后裂纹

裂纹风险

产业领域解决方案

焊接行业的工业4.0意味着焊接过程计划和优化的数字化!

焊接生产过程的常规方法是进行大量的实验(物理)焊接测试和试验。这是非常昂贵且非常耗时的,还浪费了大量的材料和人工,这延长了开发时间并延迟了新生产线的启动,会给生产维护留下许多未解决的问题或焊缝质量中无法发现的缺陷。

为了降低成本,加快开发速度并提高生产稳定性和焊接质量,一种新的工作方式是用计算机模拟和优化方法尽可能用数字(或虚拟)测试代替物理测试。

SORPAS®是专门为此目的而开发的,并被欧洲,亚洲和北美的汽车工业和电气电子行业的领头公司用于电阻点焊的有效实践证明。随着机械连接的新发展,该应用程序也扩展到了航空工业。

现在是时候转向一种新的焊接工艺计划和优化数字化工作方式!

SORPAS®为制造公司提供服务,这些制造公司在全球各个工业领域的生产工厂中都有越来越多的用户:

     • 汽车/汽车供应商                                     • 电气/电子

     • 航空/飞机                                                • 火车车厢/铁路

     • 散热器/容器                                             • 家用五金

     • 医疗仪器                                                  • 核设备

     • 饮食                                                         • 其他金属加工行业

案例研究库

SORPAS®的最大价值是领先的技术,并为制造公司生产附近的直接工业应用带来巨大收益。图库中提供了该软件的一些工业应用示例。

♦ 汽车行业

电阻焊接和机械连接是汽车工业中用于车身或白车身(BIW)组装的主要连接技术。

几乎所有的钢钣金件都是通过点焊组装的,而大多数铝钣金件是通过自冲铆接和铆接的方式组装的,而凸焊通常用于将焊接螺母紧固到板材上。

随着人们对轻型汽车减少二氧化碳排放,提高强度和提高碰撞性能以改善安全措施的要求不断提高,汽车中引入了越来越多的新材料,包括高级高强度钢(AHSS),铝合金和新的表面涂层。这些新材料极大地使焊接过程复杂化,并使传统材料焊接中的大部分现有知识无效。在建立焊接生产之前以及在生产维护期间,需要更多的焊接测试和工艺优化。

SORPAS®已在研发部门得到支持,以支持研究和开发新材料的可焊性评估以及新的接合工艺发明,并在规划部门得到支持,以进行工艺规划以实现焊接工艺的优化,并进一步用于建立焊接程序。新开发的焊接计划功能,并在装配生产工厂中增加用户,以支持生产启动和维护,以提高焊接质量和生产稳定性。

电极降解

电阻焊接过程中的高电流和高压力条件使电极头处于在高磨损风险中。右图显示了镀锌钢板点焊中新旧电极头的比较。随着焊接数量的增加,电极头将发生两个主要变化:

1、几何变化

几何变化通常发生在钢板的电阻焊接中。由于钢的熔化温度较高,强度高于电极强度,电极尖端直径将因变形和磨损而增加,例如糊状,点蚀或拾取局部材料去除等。

2、冶金变化

在电阻焊接过程中,尖端表面附近的材料性能也会发生变化,例如与板材和涂层材料形成合金,以及由于过热而重结晶和软化。

飞溅预测

为了确保高质量的焊接,通常将焊接参数设置为接近飞溅条件。但是由于生产过程中动态条件的变化,可能导致熔液飞溅。

  • 焊接工艺参数:焊接电流过大,焊接时间过长,或用力小都会引起飞溅。
  • 电极接触:接触面积小,未对准
  • 表面条件:灰尘,氧化物或其他任何物质均可导致高电阻表面,从而产生过多或局部的热量。

强度测试



♦ 航天行业

机械连接和电阻焊接也广泛用于航空航天工业,用于连接重量轻,强度高的特殊金属部件,例如钛合金和铝合金,以及耐高温材料,例如镍铬合金等。

铆接是飞机机翼和机身组装中最常用的连接技术,而点焊也用于组装内部零件。

为了支持在航空航天工业中的应用,已将特殊材料添加到内置材料数据库中,包括铝合金,钛合金,Inconel合金和Incoloy合金等。

除了开发完善的用于模拟和优化电阻焊接工艺的功能外,SORPAS®现在还得到了进一步开发,其新发布的版本用于模拟铆钉变形较大的铆接工艺。

铆钉

钛合金

耐热材料

♦ 电子行业

电阻焊接通常在电气和电子行业中用于连接各种(通常是良好的导电性,但更难焊接)材料和形状的部件,例如电连接器,转子和印刷电路等。

电气和电子工业中电阻焊接应用的特殊特征是其尺寸极小且难以焊接的奇特材料。

为了支持电气和电子行业的工业应用,已将特殊材料添加到内置材料数据库中,包括银,铜合金和镍合金等。为了简化微型组件的仿真,已将SORPAS®中的允许尺寸扩展到0.1微米(或4个小数点表示mm)。

电池焊接

平行间隙

热桩

SORPAS 2D.welding模块

SORPAS®是用于电阻焊仿真和电阻焊工艺优化的专业软件。它是为了工程师进行焊接仿真而被开发的。它不需要任何数值模拟方面的先验知识,具有焊接和材料知识的工程师可以轻松地学习和使用它。SORPAS®结合了焊接专业知识与数值技术,是一款独特而强大的工具。

“自2001年以来,我们一直在使用SORPAS®,并且在电阻焊领域取得了许多创新发展。我们现在正在将模拟的应用进一步扩展到过程优化,以支持生产计划。”                                                                    ——德国大众汽车股份公司的Matthias Graul先生

SORPAS®中的内置材料数据库包括几乎所有常用的金属材料,包括所有类型的钢,铝合金,钛合金,铜合金,镍基合金,表面涂层材料,纯金属和高熔点金属,例如钨和钼等。用户也可以添加自己的材料。软件可以模拟范围从毫米级到微米级的焊接连接尺寸。以及各种焊接机和电源,包括AC,DC,MFDC,逆变器和电容器放电。

功能

Excel batch planning

SORPAS提供了一种优化许多焊接点的焊接工艺参数的有效方法。

智能焊接规划

我们提供全自动的焊接计划功能,优化焊接参数并预测飞溅极限。

工艺优化

SORPAS可以预测任务的范围,并概述焊缝生长曲线和可焊性凸角。

导出功能

SORPAS提供了其他几种软件的导出。





应用领域

SORPAS®已应用于各个行业,解决点焊、凸焊、对接焊和微电阻焊中的问题,并支持研发以及工艺参数优化。

  • 评估材料的可焊性
  • 评估焊接组合设计
  • 评估电极设计
  • 发明新的应用
  • 预测可焊性凸角和焊缝生长曲线
  • 优化工艺参数设置
  • 确定焊接和冷却程序
  • 排除焊接故障

焊接模拟案例

点焊:

模拟低碳钢,高强度低合金(HSLA)钢和双相(DP)钢板的三层点焊。

凸焊:

角螺母与钢板焊接的方螺母的凸焊模拟,显示了凸角塌陷后的焊缝。

对接焊:

模拟在两端焊接电阻加热并随后进行锻造和对焊的两块钢板的电阻对焊。

平行间隙焊接:

用于将薄箔连接到钛合金基板的平行间隙焊接(微电阻焊接)的模拟。

模拟报告

每次模拟后,SORPAS®都会生成一份模拟报告文档。

左图是点焊模拟的基本报告。上部显示了初始焊接条件,包括材料组合,电极和工件的几何形状以及焊接工艺参数设置。在下部,它显示了主要的模拟结果,其中包括选定的工艺参数曲线,最终温度分布以及每个工件中焊点熔​​核的尺寸。

SORPAS 3D.welding模块

SORPAS®3D是依据SORPAS®2D以相同概念而开发的,它具有易于使用的图形用户界面(GUI)和简单的功能,可用于电阻焊的工业应用。

现在可以适应复杂而具有挑战性的电阻焊接应用。

SORPAS®3D输入向导是专门为快速构建和操作3D模型,设置焊接参数,对电极和工件的运动进行编程而设计的,类似于电阻焊接的生产装配线。

SORPAS®3D可以被相关用户和焊接专业人员快速学习并轻松使用。右侧是GUI的屏幕截图,其中包含用于构建3D模型的输入向导步骤。

[SORPAS 3D输入向导步骤1]方螺母投影焊接模型

材料数据库和机器数据库直接与SORPAS®2D共享。目前已经开发了两个新的库,用于存储和加载用于电极和工件的六面体网格对象的3D模型。

SORPAS®3D焊接的工业应用

SORPAS®3D.welding的目标是促进和支持产品研发,产品设计以及焊接工艺优化。SORPAS®3D.welding可用于模拟复杂的焊接,例如多点焊,凸焊,电极错位和缝焊中的旋转运动。

以下是SORPAS®3D.welding模拟的一些示例。

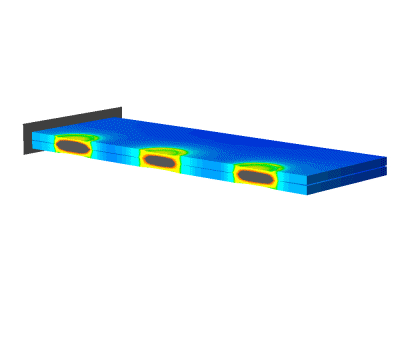

多点焊接(分流效应)

电阻点焊通常用于焊接大型金属板件的组装。当一个接一个地进行点焊时,进行新焊接时的焊接电流部分通过先前焊接形成的点焊。由于先前焊点的电流损耗,新焊接点的熔核尺寸将略微减小,这就是分流效应。电流损耗量取决于焊接焊接点之间的距离。



考虑工件间隙的点焊

开始点焊之前,板材之间可能存在间隙,这在焊接生产过程中是非常普遍,主要是由于预冲压,冲压或板材成形过程中的工艺公差所致。在开始焊接电流之前,需要特殊的工艺参数设置以弥合板间隙。可以通过延长挤压时间,在挤压时间内稍微增加电极力或者在焊接电流之前使用较低电流的预热脉冲来完成。

电极未对准

由于点焊过程中焊枪的安装错误或弹性变形,电极之间往往不能完全对准。电极相互之间可能存在小角度倾斜,或者小距离错位。电极未对准可能会产生不规则的焊核或引起严重的喷溅(spatter,splash)。SORPAS 3D.welding可以模拟各种情况下电极未对准所造成的影响。

SORPAS®3D模型用于模拟带有纵向压纹的电阻凸焊。

SORPAS®3D模拟结果用于带有纵向浮雕的电阻凸焊。

SORPAS®3D模型,用于模拟单面板材到管材的焊接。

单面薄板至管焊接的SORPAS®3D模拟结果。

一次性进行点焊过程和焊接强度的3D模拟

使用SORPAS®3D.welding完成焊接模拟后,也可以继续使用SORPAS®3D.testing进行焊接强度模拟分析。这使SORPAS®3D成为唯一具有一次性模拟焊接过程和后续焊接强度分析以及焊接失效模式预测功能的软件系统。

SORPAS 2D.joining模块

SORPAS®2D.joining通过多种解决方案来模拟连接,例如铆接,自冲铆接(SPR),盲铆接以及通过胶粘剂进行连接,是一款便于学习的软件。

标准数据库为您提供常用的材料和一些铆钉的相关数据。我们与供应商合作以获得有关铆钉的更多详细信息,您也可以将您使用的铆钉添加到数据库中。

基于与SORPAS®2D.welding相同的概念,我们不仅可以进行优质的仿真,而且致力于创建一个便捷的软件工具,该工具可以帮助每个工程师快速,轻松地进行仿真!

SORPAS®2D的新功能                                                     SORPAS®2D.joining的应用

•  自适应重划                                                                        •  铆钉

•  断裂和开裂                                                                        •  自冲铆接(SPR)

•  接触建模                                                                            •  紧缩

•  接触摩擦                                                                            •  盲铆

•  表面涂料                                                                            •  用粘合剂连接

机械连接类型

自穿孔铆接(SPR)模拟

自穿孔铆接(SPR)过程模拟为:

  • 较大的非线性塑性变形
  • 自动自适应重划
  • 摩擦接触模型
  • 片材断裂(刺穿)

压弯模拟

压接过程模拟为:

  • 较大的非线性塑性变形

  • 自动自适应重划

  • 摩擦接触模型

盲铆接仿真

模拟盲铆接过程:

  • 较大的非线性塑性变形

  • 自动自适应重划

  • 摩擦接触模型

  • 心轴断裂

铆接模拟

铆接过程模拟为:

  • 较大的非线性塑性变形

  • 自动自适应重划

  • 摩擦接触模型



SORPAS 3D. testing模块

评估焊接质量的常用方法是通过破坏性测试来获得各种(横向拉伸,拉伸剪切和剥离测试等)最大断裂力(如:十字拉伸力、拉伸剪切力和剥离力等),并获得焊点的失效模式(纽扣失效或界面失效)。SORPAS®3D.testing可以对所有测试方法进行3D仿真,以预测焊接强度,以及通过模拟焊接板的断裂来预测失效模式。

SORPAS®3D.testing的核心应用如下:

  • 根据实际焊接和铆接条件进行模,并以此评估焊接和铆接强度。
  • 导出实际材料和焊接条件的焊接和接头强度,支持后续的结构和碰撞模拟。

可以通过直接使用板材和定义焊点的方式建立SORPAS® 3D.testing模型,或继续使用SORPAS®3D的焊接模拟结果进行SORPAS®3D.testing仿真,焊接模拟结果包含了由于在焊接过程中的加热和冷却而导致的焊接及周边区域的材料性能变化。另外,也可以通过SORPAS®2D3D.link的附加模块使用SORPAS®2D.welding和2D.joining模拟结果进行SORPAS®3D.testing模拟。在这里了解更多有关它的信息。

SORPAS®3D.testing可以将电阻焊接和机械连接的模拟与焊接强度测试结合起来:

• 拉伸剪切测试

• 十字拉伸测试

• 轴向拉伸测试

• 剥离(或弯曲)测试

• 扭转测试



CAE / CAD工程师需要获取根据实际材料和实际的焊接生产条件得到的实际的焊接强度才能进行碰撞建模和结构模拟。SORPAS®3D.testing可以基于焊接模拟来预测焊接强度结果,并将结果导出到碰撞模拟模型中,例如Abaqus、LS-DYNA等。

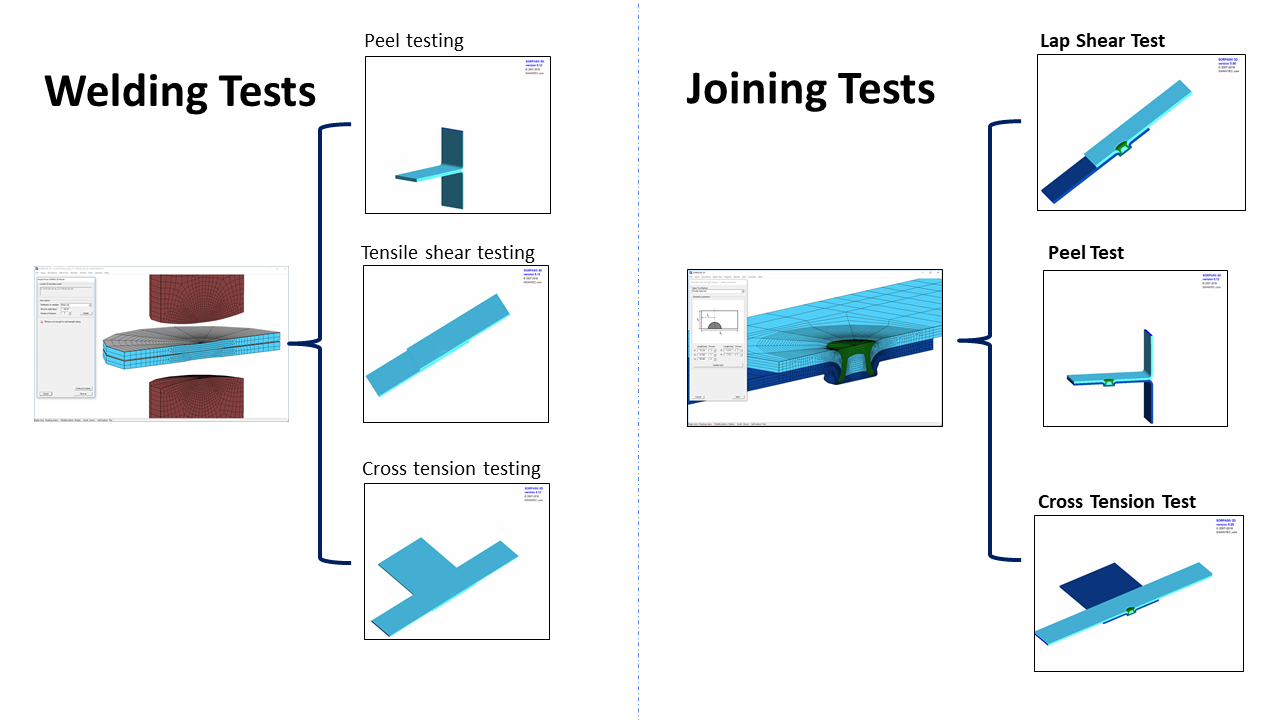

不同强度测试方法的3D模型模板

SORPAS 3D.testing内置的了3D建模模板,可通过定义几何参数来创建强度测试工件。用户只需要输入尺寸和形状参数,就可以创建用于十字拉伸测试,拉伸剪切测试,剥离测试和KSII测试的测试工件。

以下是一些SORPAS®3D.testing模拟的焊接强度测试的示例。仿真结果包括焊接强度和失效模式,以及具有最大断裂力的载荷—延伸率曲线。

交叉拉力测试-插头故障

交叉拉伸测试-接口故障

轴向张力测试-插头故障

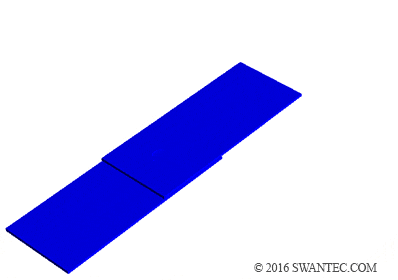

拉伸剪切试验

剥离测试-插头故障

模板也可用于机械连接

SORPAS®2D3D.link

SORPAS®2D模拟的计算时间比3D模拟要短很多。为了利用2D.welding and 2D.joining模拟的优势,于是开发了一个特殊的软件模块,用于基于2D模拟的结果进行SORPAS®3D.testing模拟。

SORPAS®2D3D.link的新附加模块,可以实现以下2个功能:

  • 将SORPAS®2D.welding和2D.joining模拟结果转换为3D,并在SORPAS 3D软件系统中以3D图形显示。
  • 扩展2D.welding和2D.joining以自动创建3D测试模型并运行3D测试模拟来预测焊接或铆接强度。

此外,SORPAS®3D.testing模拟的结果可以导出到其他软件,例如Abaqus和LS-Dyna。

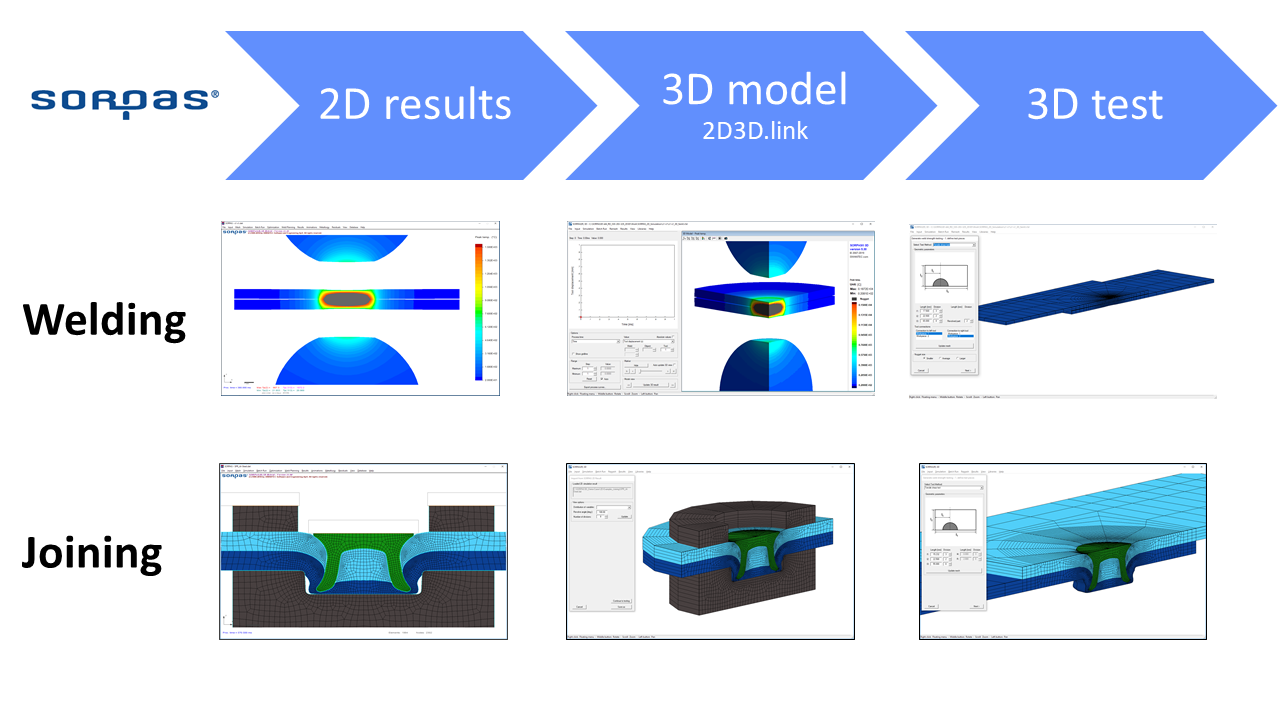

2D3D.link的过程

在SORPAS®3D.testing中使用2D3D.link创建强度测试的过程非常简单。

  1. 您可以在SORPAS®2D.welding或2D.joining中创建焊接/接合仿真
  2. 2D3D.link导入2D结果并将其转换为3D仿真模型
  3. 转换后的3D仿真模型已连接到SORPAS®3D中的强度测试试样
  4. 现在,您可以从这里进行强度测试模拟

SORPAS®2D3D.link的好处

首先,这是提高效率和生产率的问题。当您能够将2D电阻焊接和机械连接模拟的结果直接导入SORPAS®3D.testing时,可以节省进行强度测试的大量时间。

这意味着您现在可以在相当短的时间内进行更多测试。如果您首先使用用于SORPAS®2D的Excel Batch Add-On创建多个模拟,则可以轻松地将这些测试导入SORPAS®3D.testing。

这意味着:

  1. 进行强度测试时节省时间
  2. 受益于SORPAS®2D中所有快速的仿真和优化功能
  3. 通过结合Excel Batch附加组件来进行更多强度测试,从而提高生产率
  4. 易于进行许多强度测试,并将焊接和强度测试结果导出到SORPAS®3D中的Abaqus中

数字孪生和AI

数字孪生是利用模拟和其他计算机化的数字技术对物理对象,系统或过程的虚拟仿真。数字孪生可用于分析和模拟现实条件下的系统或过程,以适应变化,增加灵活性,优化操作,提高质量,节省时间,降低成本以及增加价值。

数字孪生的概念自21世纪初就出现了。它在过去几年中得到了更多的关注而且发展势头越来越强劲,尤其是自从它在2017年,2018年和2019年连续三年被评为Gartner的十大战略技术趋势之一以来。

关于利用数值模拟和有限元建模来创建数字孪生,已经有许多出版物,演示文稿和论证,但是大多数都集中在产品或系统设计上。要为动态制造过程,例如焊接和连接过程,创建数字孪生面临着更大的挑战,仍有很多工作要做。然而,这对于行业的完全数字化至关重要。

对于制造业而言,数字孪生不是也不应该仅仅是设计。

对于焊接,应创建数字孪生以实现从设计,优化,计划到生产和评估焊接的整个生命周期。这就要求虚拟模型的模拟必须高度精确,并且能够做出可靠的预测和优化。

SORPAS现在准备迎接挑战,为电阻点焊过程的整个生命周期创建第一个焊接数字孪生。

如图所示,在电阻焊接的整个生命周期中,将创建五个具有不同功能的数字孪生:

• 设计                  • 优化                  • 规划                    • 生产                     •  评估

描述每个数字孪生在模拟和实际焊接过程之间如何工作,并在焊接的每个阶段进一步分为子数字孪生。

解释了数字孪生在数字焊接过程和物理焊接过程之间的相互作用。

AI在数字孪生的发展和实现中的作用。

我们真诚期待与你合作开展项目!请联系我们。

We are sincerely looking forward to cooperatering with you.

联系我们
